BUS Ausgänge, Relais und Anzeigen

Das BUS - 230 V Relaismodul kann direkt auf die DIN Hutschienen z.B. der Elektroverteilung installiert werden. Mit diesem Relaismodul können externe 230 V Geräte aus dem JABLOTRON 100 System angesteuert und geschaltet werden.Technische Daten:belegt eine Position in dem JABLOTRON 100 AlarmsystemStromversorgung über den BUS der Zentrale, 12 V (9 -15 V)Stromverbrauch im Ruhezustand: 5 mA / 45 mABelastbarkeit der Relaiskontakte: max. 16 A / 250 Vinduktive Last: max. 8 A / 250 Vmin: DC-Schaltleistung: 0,5 WAbmessungen: 18 x 90 x 64 mmBetriebstemperatur: -10 bis 40 °CUmgebungsbedingungen: EN 50131-1, EN 50131-3: II, innenEAN 8594052539196Technische DatenSpannungsversorgung / Stromversorgung:12V DC über die ZentraleJA System:100Anzahl Komponenten im JA 100 System:1Stromaufnahme:5mAFunk / Bus:BusStromaufnahme (Alarm):45 mABesonderheiten:Belastbarkeit der Relaiskontakte max. 16 A/250 VBetriebstemperatur:-10 °C bis +40 °C

Das Anzeigemodul signalisiert verschiedene Zustände des JABLOTRON 100 Alarmsystems mit einer mehrfarbigen LED-Statusanzeige. Somit können Schaltzustände, einzelner Bereiche und Steuerausgänge durch die LED angezeigt und differenziert werden. Es ist keine BUS - Anbindung möglich! Muss über ein Ausgangsmodul realsiert werden (JB-111N).Technische Daten:belegt keine Position in dem JABLOTRON 100 Alarmsystemmehrfarbige LED: rot, grün, blau, gelbStromversorgung über den BUS der Zentrale, 12 V (9 -15 V)Stromverbrauch: LED EIN 4mA, LED AUS 0mAAbmessung: 36 x 62 x 27 mmBetriebstemperatur: -10 bis 40 °CUmgebungsbedingungen: EN 5013-1, EN 50131-3, II, innenEAN 8594052537857Technische DatenSpannungsversorgung / Stromversorgung:12V DC über die ZentraleJA System:100Funk / Bus:BusStromaufnahme (Alarm):4 mABesonderheiten:mehrfarbige LED AnzeigeFarbe:weißAlarmierung:optischBetriebstemperatur:-10 °C bis +40 °C

Das BUS - Bereichsanzeige oder Aktivierungsanzeige des PG - Ausgangs signalisiert verschiedene Zustände des JABLOTRON 100+ Alarmsystems. Die Anzeige JA-112I zeigt die Bereichsstatus oder die Aktivierung eines PG-Ausgangs (1 - 128) über eine aufleuchtende LED an . Sie ist über einen Bus mit dem Steuerungs- und Anzeigenzubehör verbunden. Nachfolger von JA-110i Sie ist nicht adressierbar (besetzt keine Position im Sicherheitssystem).Technische Daten:Stromzufuhr über den Bus der Zentrale 12 V (9 ...15 V)Verbrauch im Backup-Modus (LED ein/aus) 6 mA / 3 mAStromverbrauch zur Kabelauswahl 6 mAAbmessungen: 62 x 36 x 27 mmKlassifizierung: Grad 2 in Übereinstimmung mit EN 50131-1, EN 50131-3Umgebung entspricht EN 50131-1 II. allgemeine InnenbereicheBetriebstemperaturbereich 10 °C bis +40 °CEntspricht auch den Anforderungen von EN 50130-4 ed. 2+A1, EN 55032,EN 50581Technische DatenSpannungsversorgung / Stromversorgung:9 - 15 V, 12V DC über die ZentraleBidirektional / Unidirektional:BidirektionalJA System:100, 100+Zulassung:EN 50131-1, EN 50131-3, Grad 2Stromaufnahme:3mAFunk / Bus:BusStromaufnahme (Alarm):6 mAFarbe:grau, weißBetriebstemperatur:10 °C bis +40 °C

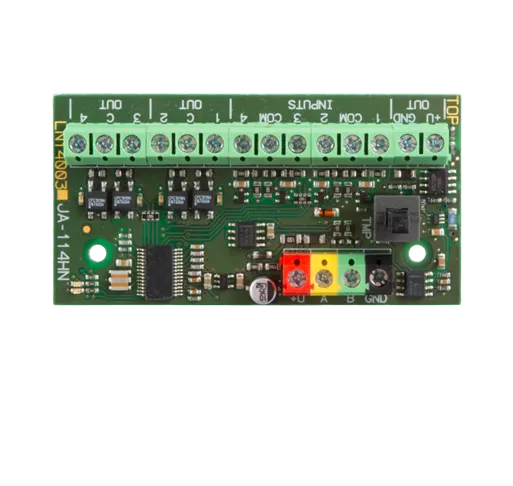

Das BUS - Anschaltmodul JA-114HN ist besonders zur Integration von verdrahteten Alarmsystemen und Meldelinien geeignet.Dieses Busmodul kann vier verdrahtete Linien mit unterschiedlichen Abschlusswiderständen verwalten und in das Jablotron JA 100 System integrieren. Somit können bestehende Meldelinien oder Baugruppen sehr einfach eingebunden werden. Die Linien-Abschlusswiderstände können bequem in der F- Link Software gesetzt und die Auslöseschwellen programmiert werden.Leistungsmerkmale:4 Eingänge und 4 Ausgängenbelegt vier Positione im JA 100 AlarmsystemStromversorgung: 12 V über den Bus der ZentraleMaximale Stromstärke von einem Ausgang +U (Sicherung): 200 mAMaximale Stromstärke / Spannung pro Ausgang: 500 mA / 38 VMax. Messwiderstand am Eingang: 20 kOhmAbmessungen: 77 x 40 x 31 mmKlassifizierung: Sicherheitsklasse 2, ACE Typ B gemäß: EN 50131-1, EN 50131-3Umgebung: II. Innenräume allgemein gemäß EN 50131-1Erfüllt auch die Anforderungen von: EN 50130-4, EN 55022EAN 8595614115100Technische DatenSpannungsversorgung / Stromversorgung:12V DC über die ZentraleJA System:100Anzahl Komponenten im JA 100 System:4Stromaufnahme:25 mAFunk / Bus:BusStromaufnahme (Alarm):200 mABetriebstemperatur:-10 °C bis +40 °C

Technische DatenSpannungsversorgung / Stromversorgung:12V DC über die ZentraleJA System:100Anzahl Komponenten im JA 100 System:1Zulassung:EN 50131-1, EN 50131-3, EN 50131-SG 2Stromaufnahme:10mAFunk / Bus:BusStromaufnahme (Alarm):300 mA, 600 mA (pulsiv 1s)Stromversorgung (Batterien):3 x 1.2V NiMh 1900mAhBesonderheiten:Empf. Schloss: Hersteller Bera s.r.o - Typ: Befo 11211 oder Befo 31211Farbe:weißBetriebstemperatur:-10 °C bis +40 °C

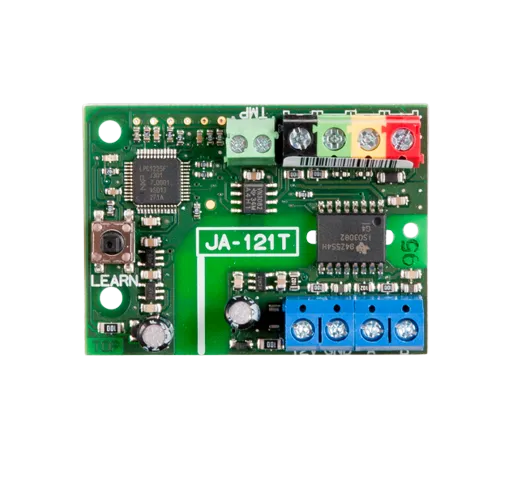

Die RS-485 BUS - Schnittstelle dient zur Übertragung von Meldungen, Zuständen und Texten aus dem JABLOTRON 100 Alarmsystem an externe Systeme z.B. KMX Systeme. Die Übergabe der Daten erfolgt über die serielle RS-485 Schnittstelle. Das detaillierte Schnittstellenprotokoll entnehmen Sie dem Datenblatt.Technische Daten:zur Einbindung in das JABLOTRON 100 AlarmsystemStromversorgung aus dem BUS der Zentrale 12VStromverbrauch im Ruhezustand: 10mAAusgangsbereich RS-485: 5 VGalvanische Trennung: RS-485 4 kvAbmessung: 52 x 38 x 14 mmBetriebstemperatur: -10 C bis +40 °CSicherheitsstufe: Grad 2 gemäß EN 50131-1, EN 50131-3EN 50130-4, EN 55022EAN 8595614112208Technische DatenSpannungsversorgung / Stromversorgung:12V DC über die ZentraleJA System:100Anzahl Komponenten im JA 100 System:1Stromaufnahme:10mAFunk / Bus:BusStromaufnahme (Alarm):10mABesonderheiten:Ausgangsbereich RS-485: 5 V, Betriebsarten: ASCII Interface 9600 bd / Kommunikator AltonicaBetriebstemperatur:-10 °C bis +40 °C

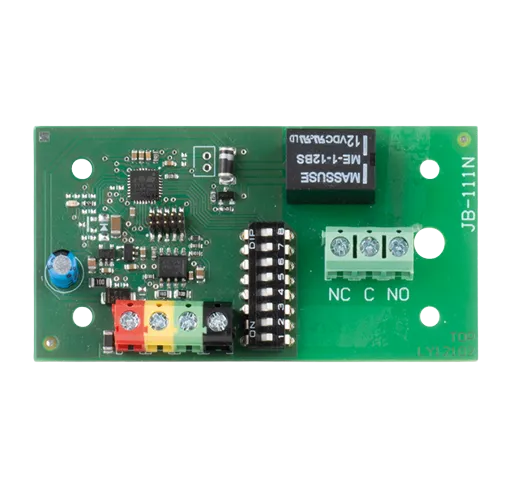

Das BUS - 230 V Relaismodul verfügt über einen schaltbaren Steuerausgang (PG-Ausgang). Mit diesem Relaismodul können externe 230 V Geräte von dem JA 100+ Alarmsystem direkt angesteuert und geschaltet werden z.B. Lichtanschaltungen, Pumpensteuerungen etc. Nachfolger vom JA-110N Leistungsmerkmale:Einstellungen des PG-Ausgangs durch DIP-SchalterEinbau in JA-190PL-Montagedose möglichTechnische Daten:belegt keine Position in dem JABLOTRON 100 AlarmsystemStromversorgung über den BUS der Zentrale 12 VNC / NO KontaktStromverbrauch AUSGESCHALTET: 5 mAStromverbrauch EINGESCHALTET: 45 mAmax. Ausgangslast des Relais: max. 16 A/250 VBlindlast: max. 8 A 250 Vminimaler Schaltstrom: 100 mA bei 12 V Gleichstrom oder 0,5 WUmgebung gemäß EN 50131-1, EN 50131-3: II, innenBetriebstemperaturbereich: -10 bis 40 °CEAN 8594052537376Technische DatenSpannungsversorgung / Stromversorgung:12V DC über die ZentraleJA System:100, 100+Stromaufnahme:45 mAFunk / Bus:BusStromaufnahme (Alarm):45 mABesonderheiten:240 V / 16 A Schaltkontakt, Einbau in JA-190PL-Montagedose möglich, steuert 1 - 128 PG AusgängeBetriebstemperatur:-10 °C bis +40 °CPG- Ausgänge:NC, NO

Das BUS- 12 V Relaismodul verfügt über einen schaltbaren Steuerausgang (PG-Ausgang). Mit diesem Steuerausgang können verschiedene Funktionen und Steuerbefehle von dem JABLOTRON 100/100+ Alarmsystem umgesetzt werden z.B. Ansteuerung von Rolltoren, Garagentoröffner etc.Notwendig für die JA-107 Zentralen.Leistungsmerkmale:Einstellungen des PG-Ausgangs durch DIP - SchalterEinbau in JA-190PL-Montagedose möglichTechnische Daten:belegt keine Position in dem JABLOTRON 100 AlarmsystemStromversorgung über den BUS der Zentrale, 12 V (9 - 15 V)Stromverbrauch AUSGESCHALTET: 5 mAStromverbrauch EINGESCHALTET: 25 mAmax. Ausgangslast des Relais: max. 2 A/60 V Gleichstrommin. Schaltstrom: 10 mAUmgebung gemäß EN 50131-1, EN 50131-3: II, innenBetriebstemperaturbereich: -10 bis 40 °CEAN 8594052537383Technische DatenSpannungsversorgung / Stromversorgung:12V DC über die ZentraleJA System:100, 100+Stromaufnahme:25 mAFunk / Bus:BusStromaufnahme (Alarm):25 mABesonderheiten:Einbau in JA-190PL-Montagedose möglich, steuert 1 - 128 PG AusgängeBetriebstemperatur:-10 °C bis +40 °CPG- Ausgänge:NC, NO

Das BUS - Ausgangsmodul hat 8 schaltbare Steuerausgänge die über DIP-Schalter den PG Ausgängen zugeordnet werden können. Mit diesen Steuerausgängen können von dem JABLOTRON 100/100+ Alarmsystem verschiedene Funktionen und Steuerbefehle umgesetzt werden z.B. Ansteuerung von Rolltoren, Garagentoröffner etc. (Nachfolger vom JA-118N)Leistungsmerkmale:8 Ausgänge - frei programmierbarAusgänge schutzisoliert / Ausgangslast 100 mAEinstellung mit dem DIP-SchalterMontage in die Mehrzweckdose JA-190PL Technische Daten:belegt keine Position in dem JABLOTRON 100 AlarmsystemStromversorgung: über den BUS der Zentrale 12 VEAN 8594052539172Technische DatenSpannungsversorgung / Stromversorgung:12V DC über die ZentraleJA System:100, 100+Anzahl Komponenten im JA 100 System:8Stromaufnahme:5mAFunk / Bus:BusStromaufnahme (Alarm):10mABesonderheiten:8 galvanisch getrennte AusgängeBetriebstemperatur:-10 °C bis +40 °C

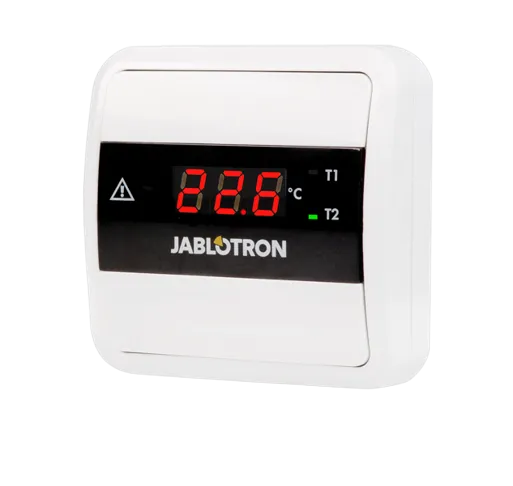

Der BUS - Raumthermostat mit LED- Display dient zur komfortabelen Regelung und Steuerung von Heizsystemen über das JA 100 Alarmsystemen. Es können verschiedene Schwellwerte und Maximalwerte programmiert werden. Das Raumtermostat verfügt über einen integierten Relaisausgang, mit dem direkt Lüftungen, Heizungen oder ähnliches gesteuert werden können.Leistungsmerkmale:Spannungsversogung über die JA 100 BUS LeitungBetriebstemperatur: - 10 bis +40 Grad CMessbereich: -40 -bis +125 Grad CSchaltleistung des Relais: 250 V / 1Aexterner Temperaturfühler CP-201T anschließbar ( nicht im Lieferumfang enthalten)Zulassung: EN 60730-1, EN 50581Technische DatenSpannungsversorgung / Stromversorgung:12V DC über die ZentraleJA System:100Anzahl Komponenten im JA 100 System:1Stromaufnahme:20mAFunk / Bus:BusStromaufnahme (Alarm):50 mAFarbe:weißBetriebstemperatur:-10 °C bis +40 °C
