FUNK Ausgänge - Relais und Zubehör

MultiFUNKtions-FUNKrelais zum Einbau in eine Montagedose.Das AC-160C kann direkt in einer UP Schalterdose verbaut werden. Dadurch ist eine sehr einfache Ansteuerung von 230 V Geräten der vorhandenen Gebäudetechnik möglich z.B. Lichtschaltung, Rolladensteuerung. Die SchaltFUNKtionen können über die Zentrale des JABLOTRON 100 Alarmsystems programmiert werden.Technische Daten:Spannungsversorgung:100- 230 V / 50-60HzStromverbrauch 0,2-0,7 WFUNKmodul 868 MHz integriertSchaltbare Ausgangslast 250V / 16 AAbmessung 49 x 49 x 26 mmBetriebstemperatur -10 bis +40 GradSchutzart IP20ETSI EN300 220-1, EN 50130-4, EN 60950-1EAN 8595614115155Technische DatenSpannungsversorgung / Stromversorgung:240 VBidirektional / Unidirektional:UnidirektionalJA System:100Jablotron 868 MHz FUNKmodul:integriertAnzahl Komponenten im JA 100 System:1FUNK / BUS:FUNKBesonderheiten:Montage in einer 55mm SchalterdosePG- Ausgänge:NC, NO

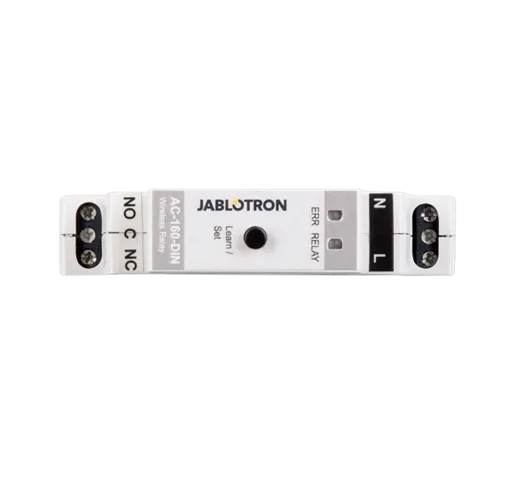

MultiFUNKtions- FUNKrelais kann auf die Hutschiene der Elektroverteilung installiert werden. Dadurch ist eine sehr einfache Ansteuerung von 230V Geräten der vorhandenen Gebäudetechnik möglich z.B. Lichtanschaltung, Rolladensteuerung. Die SchaltFUNKtionen können über die Zentrale des JABLOTRON 100 Alarmsystems programmiert werden.Technische Daten:Spannungsversorgung: 230 V / 50Hz Schutzklasse IIStromverbrauch 0,4-1,5Wmax. Schaltspannung: 250V AC / 24V DCOhmsche Last: max. 16AInduktive Last: max. 8AHalogenbeleuchtung: max. 1000Wmin. DC Schaltleistung: 0,5WAbmessung 18 x 90 x 65 mm 1 DIN ModulBetriebstemperatur -10 bis +40 GradSchutzart IP20 , IP40 für Frontpanel (EN60529)ETSI EN300 220-1, EN 60950-1, EN60947-6-1, EN 50581Technische DatenSpannungsversorgung / Stromversorgung:240 VBidirektional / Unidirektional:UnidirektionalJA System:100Jablotron 868 MHz FUNKmodul:integriertAnzahl Komponenten im JA 100 System:1FUNK / BUS:FUNKBesonderheiten:Montage auf einer DIN Hutschiene der EVerteilungPG- Ausgänge:NC, NO

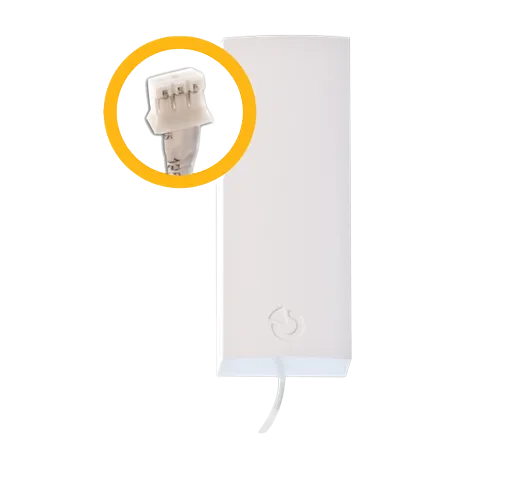

Die externe Zusatzantenne ist zur Erweiterung der FUNKreichweiten der JABLOTRON FUNKkomponenten geeignet. Der Anschlussstecker hat eine 3 Pin Belegung. Die FUNKantenne arbeitet im Frequenzband 868 MHz und kann im Innen- und Außenbereich eingesetzt werden. Die Zuleitungen sind Sabotageüberwacht.Leistungsmerkmale:- FUNKfrequenz: 868 MHz- 3 Pin Anschlussstecker- SabotageüberwachungTechnische Daten:- Gewinn der Antenne: max. 3dBi- Impedanz: 50?- Länge der Zuleitung: 2m- Abmessung: 130 x 50 x 30 mm- Betriebstemperatur: -20 bis 60 °C- Umgebungsbedingungen: N 50131-1 IV- Sicherheitsstufe: Grad 2, EN 50131-1Technische DatenGehäuse:jaSystem:100Verwendbar::AC-160-DIN, JA-150EM-DIN, JA-150R, JA-151ST-A, JA-163A, JB-EXT-TH-R

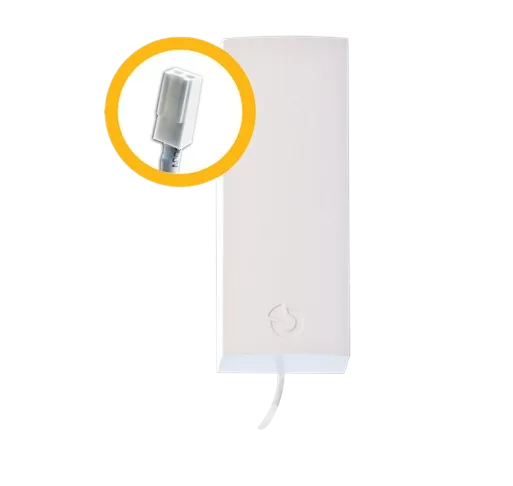

Die externe Zusatzantenne ist zur Erweiterung der FUNKreichweitern der Jablotron FUNKkomponenten geeignet. Der Anschlussstecker hat eine 2 Pin Belegung und ist für ältere JABLOTRON 100 Komponenten geeignet. Die FUNKantenne arbeitet im Frequenzband 868 MHz und kann im Innen- und Außenbereich eingesetzt werden. Die Zuleitungen sind sabotageüberwacht.Leistungmerkmale:- FUNKfrequenz: 868 MHz- 2 Pin Anschlussstecker- SabotageüberwachungTechnische Daten:- Gewinn der Antenne: max. 3dBi- Impedanz: 50?- Länge der Zuleitung: 2m- Abmessung: 130 x 50 x 30 mm- Betriebstemperatur: -20 bis 60 °C- Umgebungsbedingungen: N 50131-1 IV- Sicherheitsstufe: Grad 2, EN 50131-1Technische DatenGehäuse:jaSystem:80, 100Verwendbar::AC-116, JA-150IR, JA-151A, JA-151IR, JA-151N, JA-157P, JA-158P, JA-159P

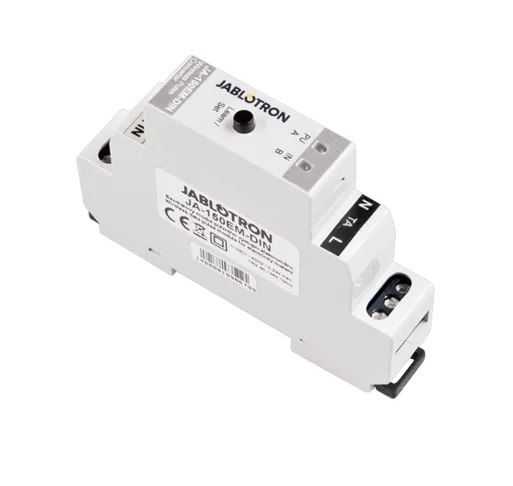

Mit dem FUNK - Stromzähler ist eine Anbindung des JA 100 Alarmsystems an die Gebäudeautomation / Smart Home möglich. Mit diesem Impuls- Stromzähler können die Verbrauchswerte eines Gebäudes in das JABLOTRON 100 Alarmsystem übertragen werden. Somit können der aktuelle Stromverbrauch aber auch die Historie übersichtlich in der Jablotron APP oder unter MyJablotron angezeigt werden. Die Übertragung vom bauseitigen Stromzähler auf das Zählermodul ist über eine standardisierten SO Impulsausgang am Stromzähler gewährleistet.Leistungsmerkmale:einfache Installation auf die DIN Hutschiene der Elektroverteilungintegriertes 868 MHz FUNKmodulAnzeige des Stromverbrauchs und der Historie per JABLOTRON APP oder Webportal My JablotronTechnische Daten:belegt eine Position in dem JABLOTRON 100 AlarmsystemStromversorgung: 230V / 50 HzStromverbrauch: ca. 0,1WFUNKfrequenz: 868 MHz (bidirektional)FUNKreichweite: bis zu 100mEingang IN: Niederspannung, galvanisch vom Netz getrennt Betriebsspannung 5 VEingang PU: Niederspannung, galvanisch vom Netz getrennt Betriebsspannung 5 VEingang TA: Eingang für den Anschluss der HDO Steuerleitung HDO max. 230V ACAbmessung: 68 x 96 x 18 mm, 1 DIN ModulBetriebstemperatur: -20 C bis +60 CSchutzart: vorderes Paneel IP40 gemäß EN 60529ETSI EN 300220, EN 50130-4 ed.2EN 55022 und EN 60950-1EAN 8595614112581Technische DatenSpannungsversorgung / Stromversorgung:240 VBidirektional / Unidirektional:UnidirektionalJA System:100Jablotron 868 MHz FUNKmodul:integriertAnzahl Komponenten im JA 100 System:1Zulassung:EN 50130-4 ed.2, EN 55022, EN 60529, EN 60950-1Stromaufnahme:0.1 WFUNK / BUS:FUNKStromversorgung (Batterien):230VFarbe:weißBetriebstemperatur:-20 bis +60°C

Das FUNK - 230 V Relaismodul verfügt über einen schaltbaren Steuerausgang (PG-Ausgang). Mit diesem Relaismodul können externe 230 V Geräte von dem JABLOTRON 100 Alarmsystem direkt angesteuert und geschaltet werden z.B. Lichtanschaltungen, Pumpensteuerungen etc.Leistungsmerkmale:Einstellungen des PG-Ausgangs durch DIP-SchalterEinbau in JA-190PL-Montagedose möglichTechnische Daten:belegt keine Position in dem JABLOTRON 100 AlarmsystemStromversorgung: 230 V1 Steuerausgang PG-Ausgang: Wechsler NO, NCAusgangslast des Relais: max. 16 A /250 VUmgebungsbedingungen: EN 50131-1, EN 50131-3: II, innenBetriebstemperatur: -10 bis 40 °CEinbau in JA-190PL-Montagedose möglichEAN 8594052538519Technische DatenSpannungsversorgung / Stromversorgung:230 VJA System:100Jablotron 868 MHz FUNKmodul:integriertZulassung:EN 50131-1, EN 50131-3FUNK / BUS:FUNKBesonderheiten:Ausgangslast des Relais max. 16 A /250 VBetriebstemperatur:-10 °C bis +40 °CPG- Ausgänge:C, NC, NO

Das FUNK - 12 V Relaismodul verfügt über einen schaltbaren Steuerausgang (PG-Ausgang). Mit diesem Steuerausgang können verschiedene FUNKtionen und Steuerbefehle von dem JABLOTRON 100 Alarmsystem umgesetzt werden z.B. Ansteuerung von Rolltoren, Garagentoröffner etc.Leistungsmerkmale:Einstellungen des PG-Ausgangs durch DIP - SchalterEinbau in JA-190PL-Montagedose möglichTechnische Daten:belegt keine Position in dem JABLOTRON 100 AlarmsystemStromversorgung: 12 - 24 V GLEICHSTROMAusgangslast des Relais: max. 1 A 30 V GLEICHSTROM1 Steuerausgang PG-Ausgang: Wechsler NO, NCUmgebungsbedingungen: EN 50131-1, EN 50131-3: II, innenBetriebstemperatur: -10 bis 40 °CEAN 8594052538540Technische DatenSpannungsversorgung / Stromversorgung:12V DC über die ZentraleBidirektional / Unidirektional:UnidirektionalJA System:100Jablotron 868 MHz FUNKmodul:integriertFUNK / BUS:FUNKPG- Ausgänge:NC, NO

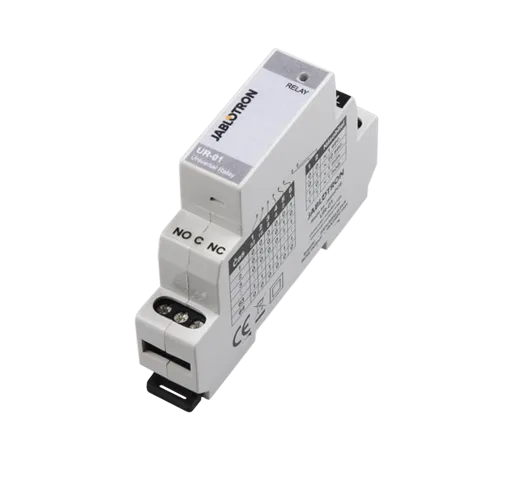

Dieses Universal Relais zur Montage auf die Hutschiene der Elektroverteilung, verfügt über einen potentialfreien Wechsler Kontakt, welcher zum Schalten von 230V Geräten geeignet ist. Diverse SchaltFUNKtionen können programmiert werden.Technische Daten: Stromversorgung: 230 V ACpotentialfreier Wechselkontakt C, NO , NCmax. Schaltlesitsung 250V AC / 16 AAbmessungen: 18 x 90 x 65 mm, 1 DIN ModulEN 60947-6-1, EN61000-6-1, EN 50581Schutzart IP20,Betriebstemperatur -10 bis 40 °C
